Så här byter du spolarmsväxlare 811909 (TYP 2) på din ASKO-diskmaskin

1: Börja med att lossa 4st TORX 30 och 2st TORX 20 på insidan av maskinen, se bild nedan (på resp sida).

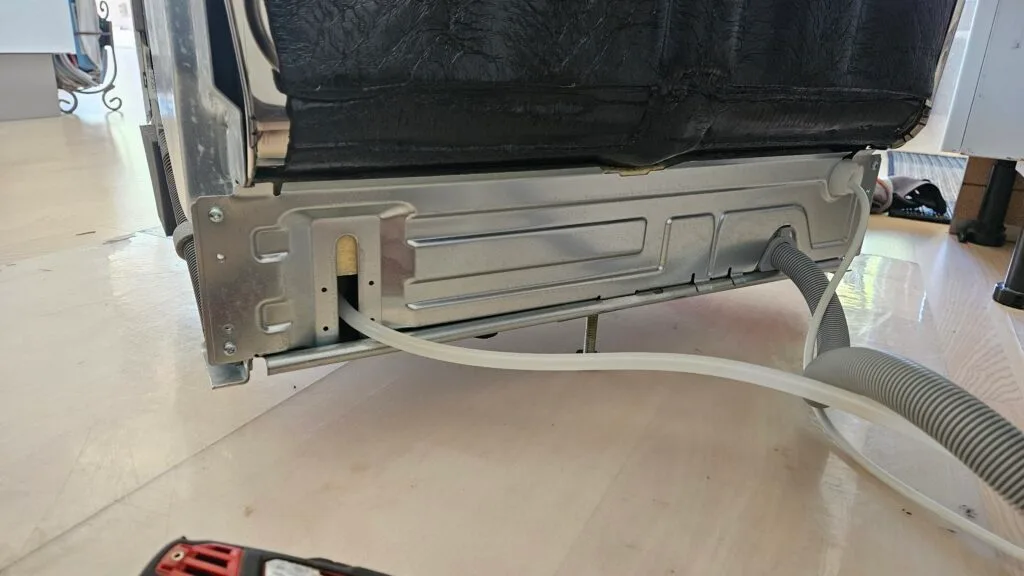

2: Lossa 4st TX20 på baksidan av maskinen enligt bild nedan:

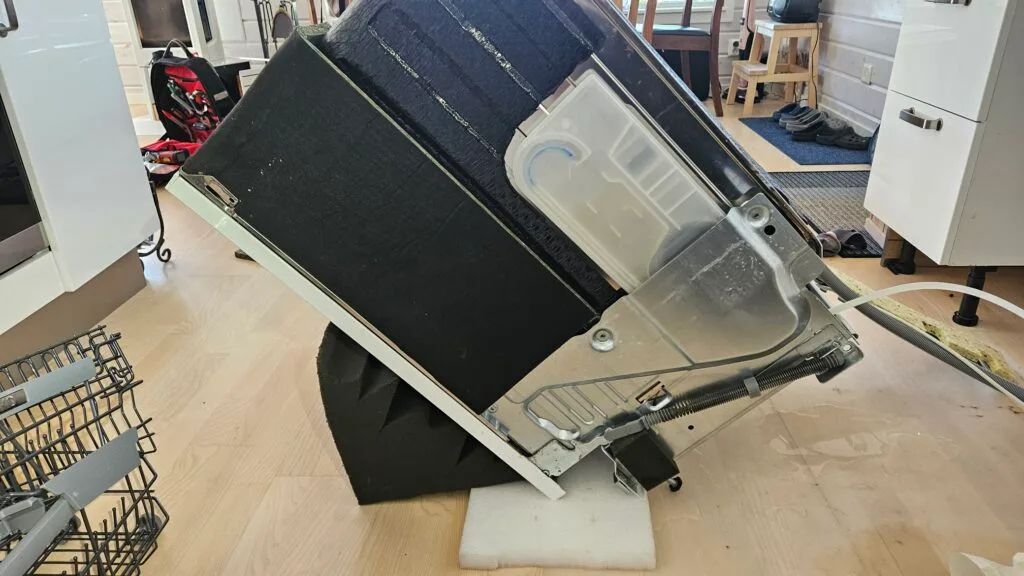

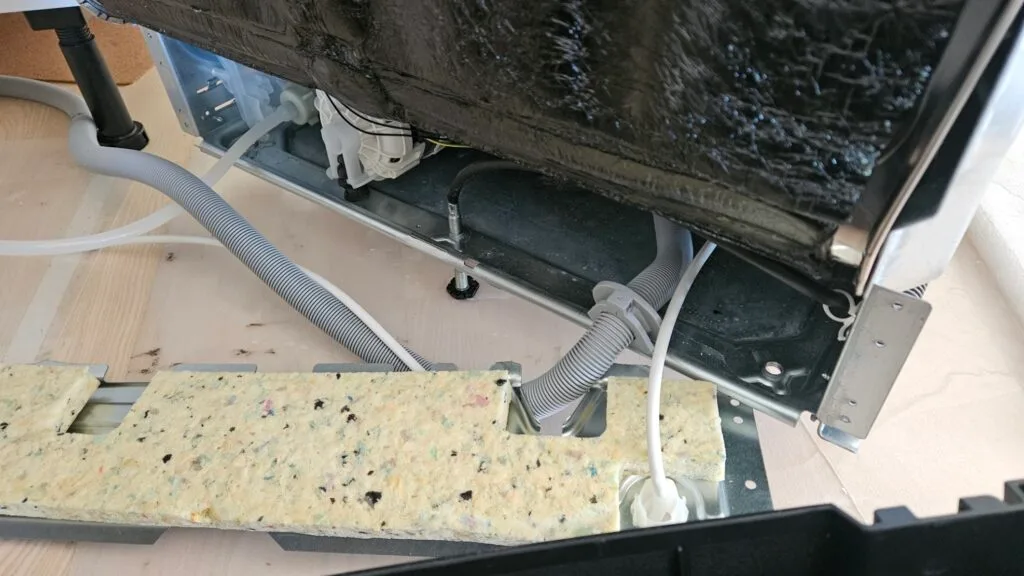

3: Lägg en handduk på golvet och tippa maskinen framåt (bild 1). Lossa gummifästet till motorn och vik ner bottenplattan (bild 2). Ibland finns det en skruv som sitter fast på vänster sida i inloppsventilen, lossa denna också innan du viker ner bottenplattan.

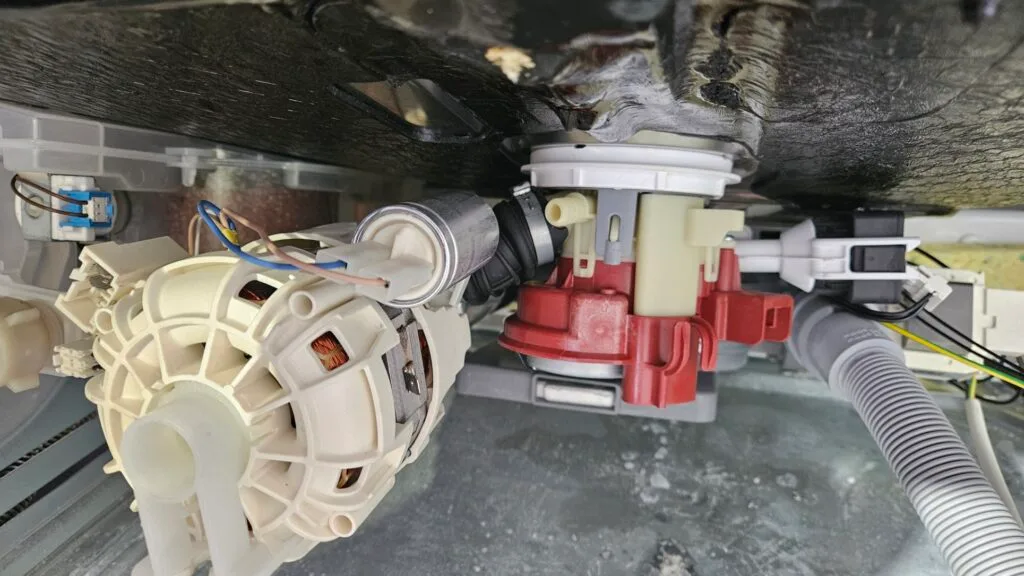

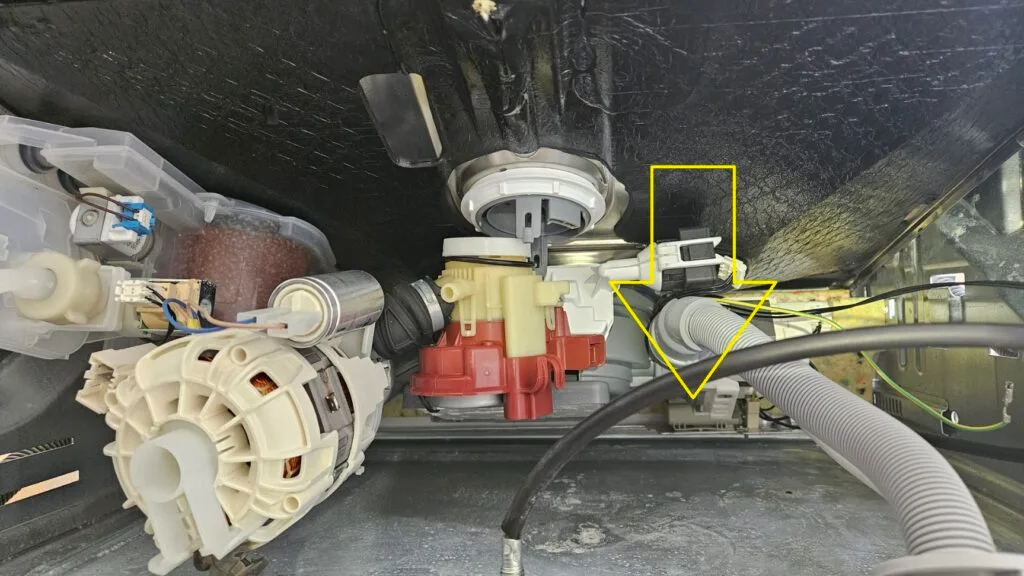

4: Nu har du full access till alla komponenter i maskinen och vi börjar med att klicka lös spolarmsväxlaren, den sitter fast med två plasthakar, en på baksidan och en på framsidan av spolarmsväxlaren. Börja med att vika ut plasthaken på baksidan med hjälp av en skruvmejsel eller liknande.

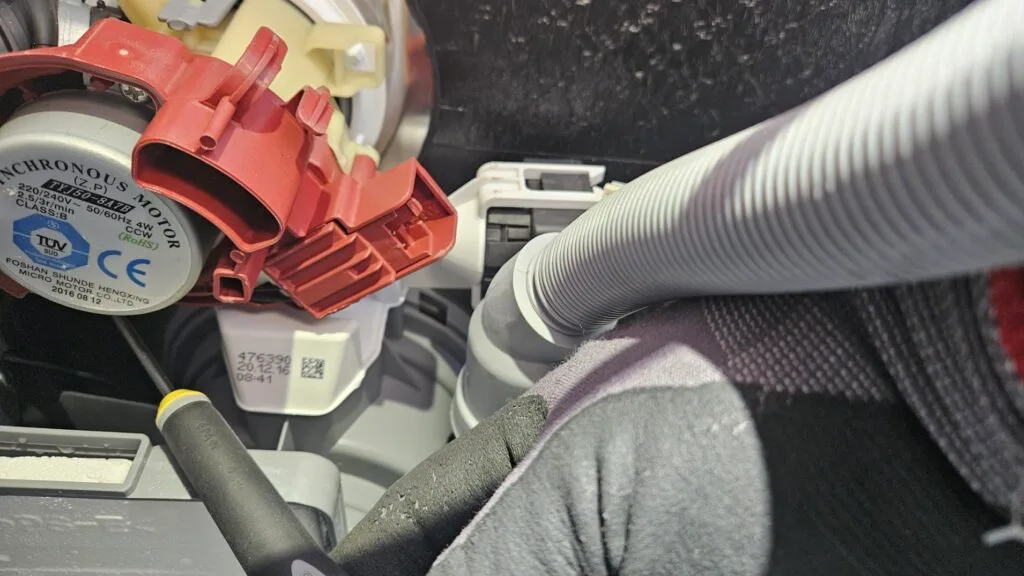

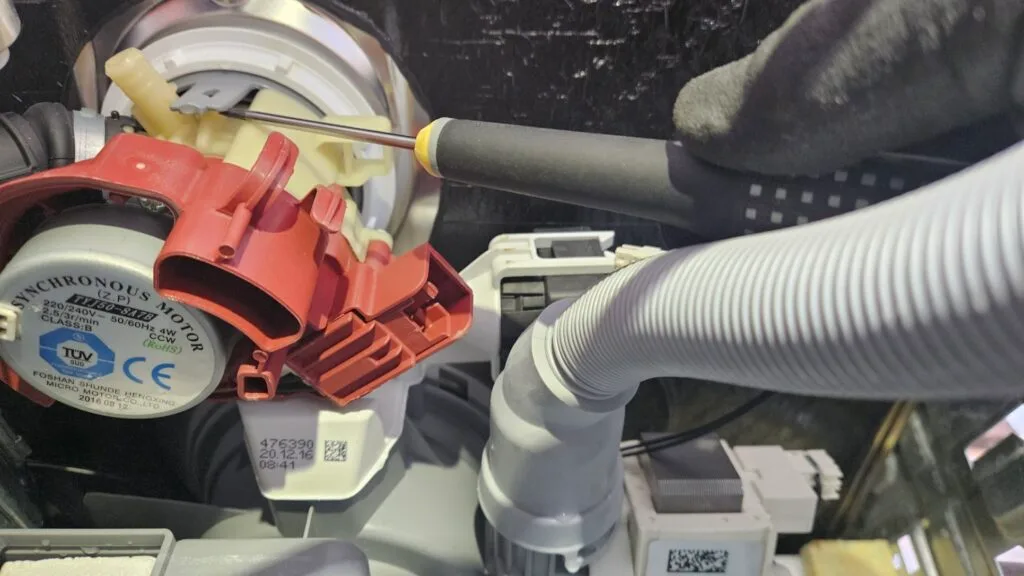

5: Vik sedan ut plasthaken på framsidan av växlaren och tryck växlaren nedåt.

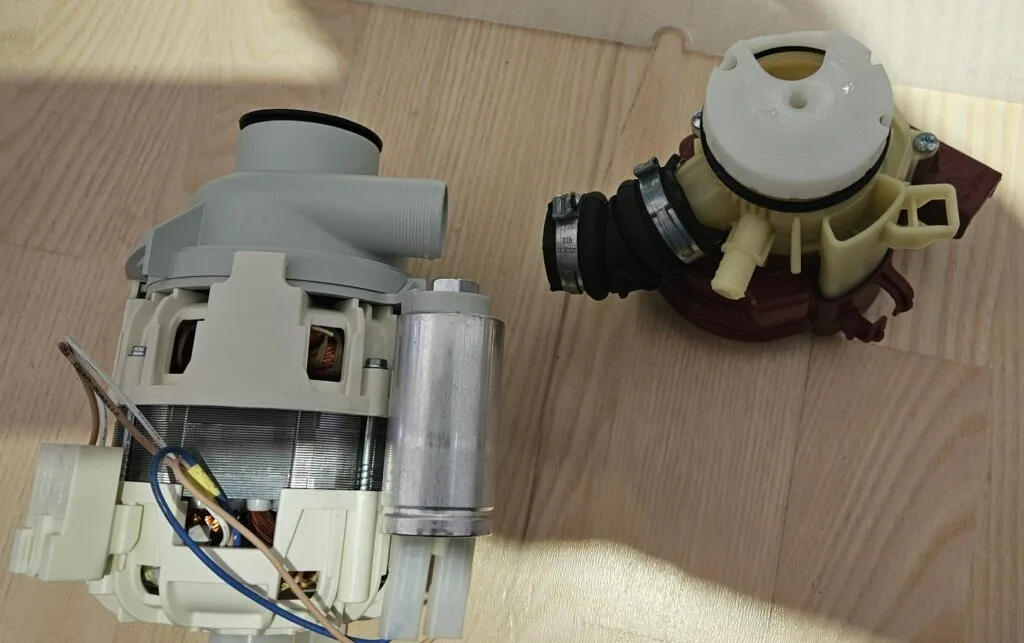

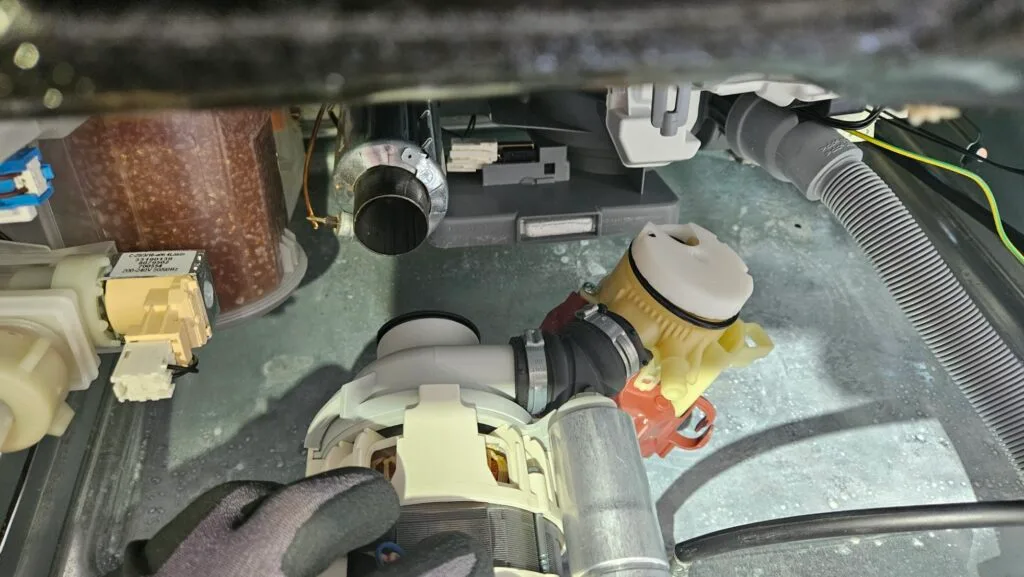

6: Dra ut hela paketet med pumpmotor och växlare mot dig och lägg den på golvet.

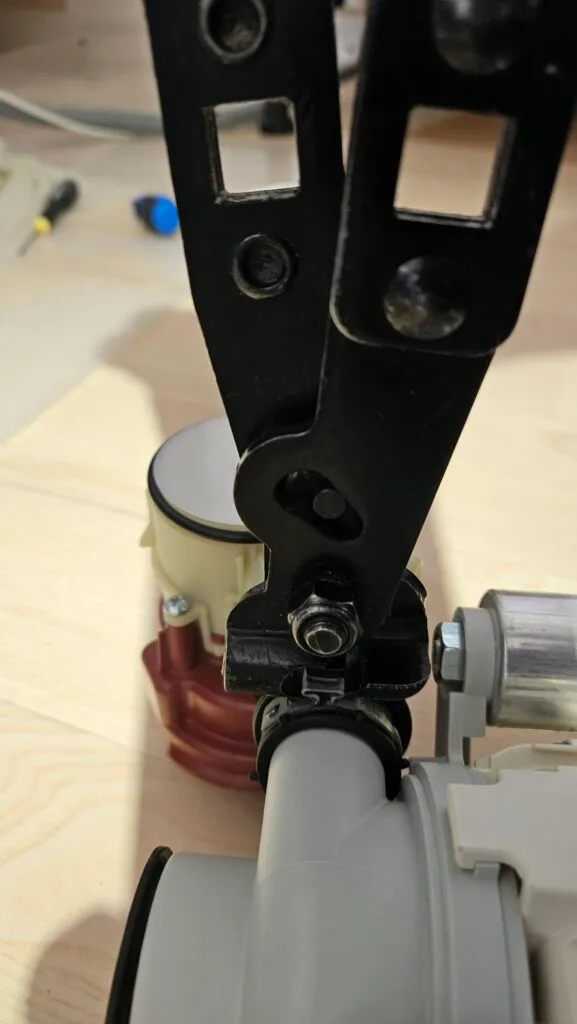

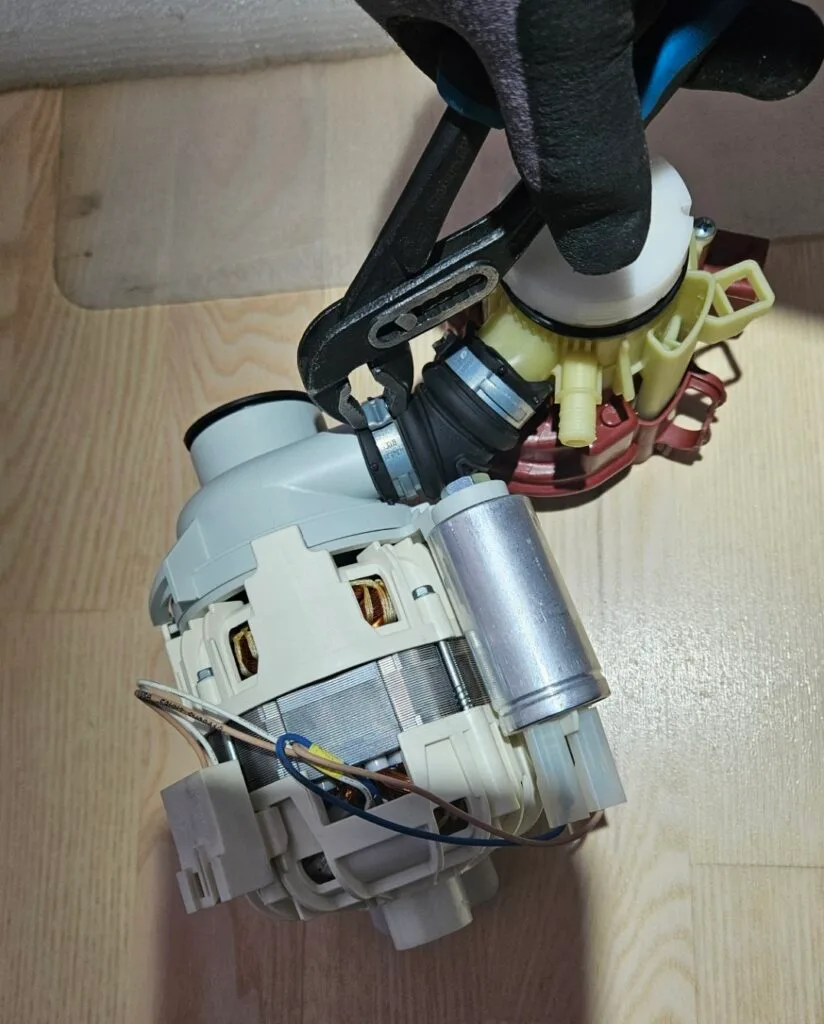

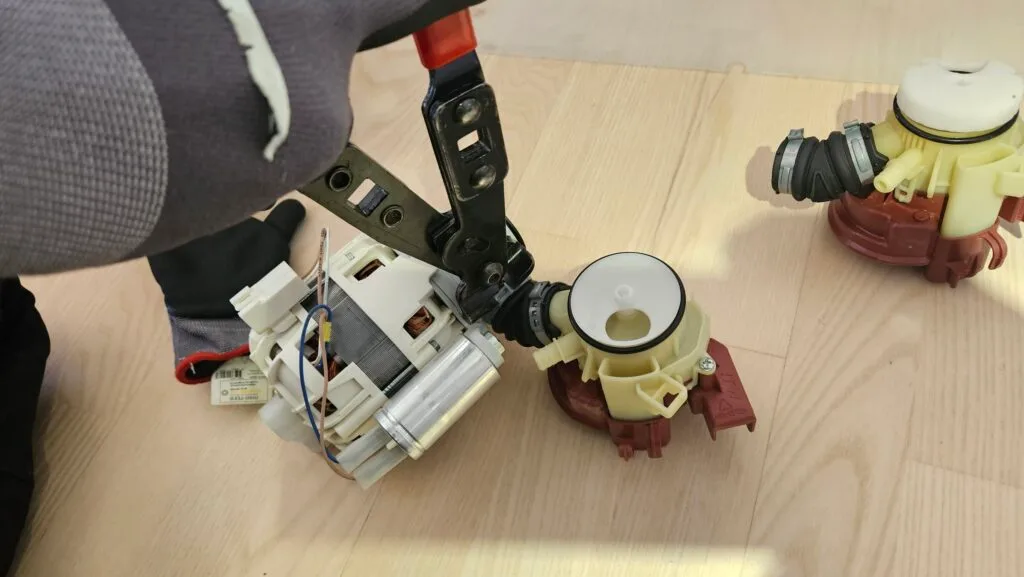

7: Nu är det dags att ta bort den gamla slangkopplingen, enklast är att använda en poligrip eller liknande och “vicka” slangkopplingen fram och tillbaka tills den lossnar från pumpmotorn.

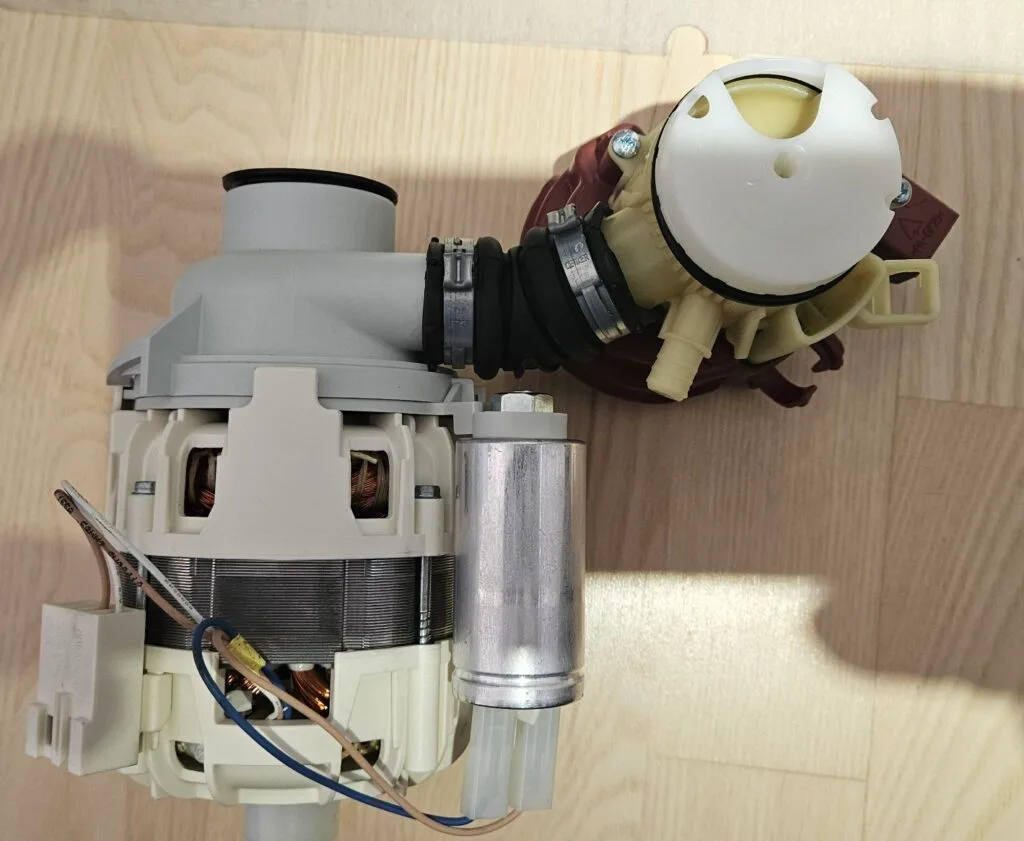

8: Kläm på den nya slangkopplingen på den nya växlaren med slangklämmorna som ingår, använd tex. biltemas tång för perma-quick Artnr. 19-1327

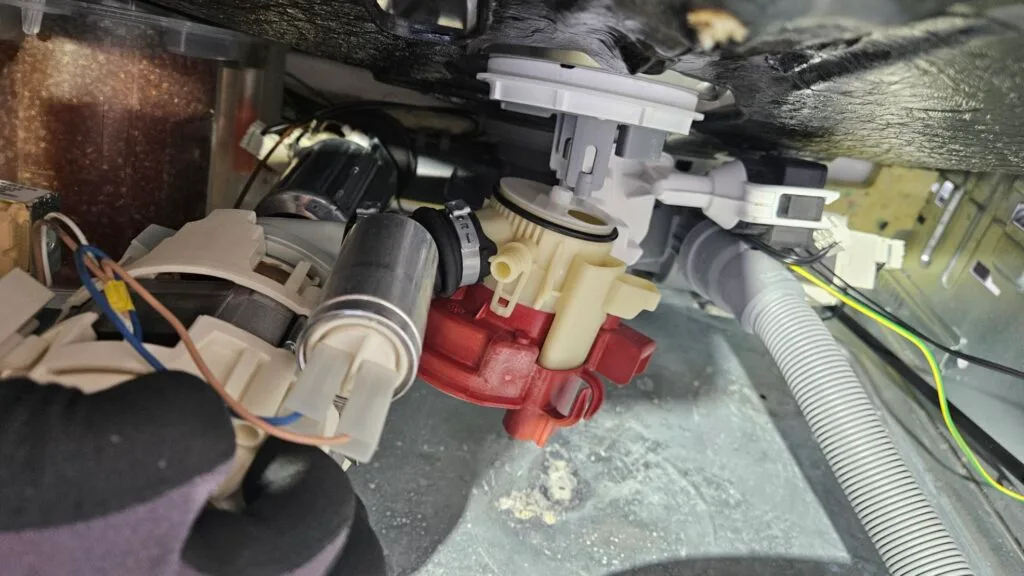

Notera att både växlare och cirkulationspump ska ligga plant på golvet så du får rätt vinkel på spolarmsväxlaren innan du klämmer fast slangkopplingen.

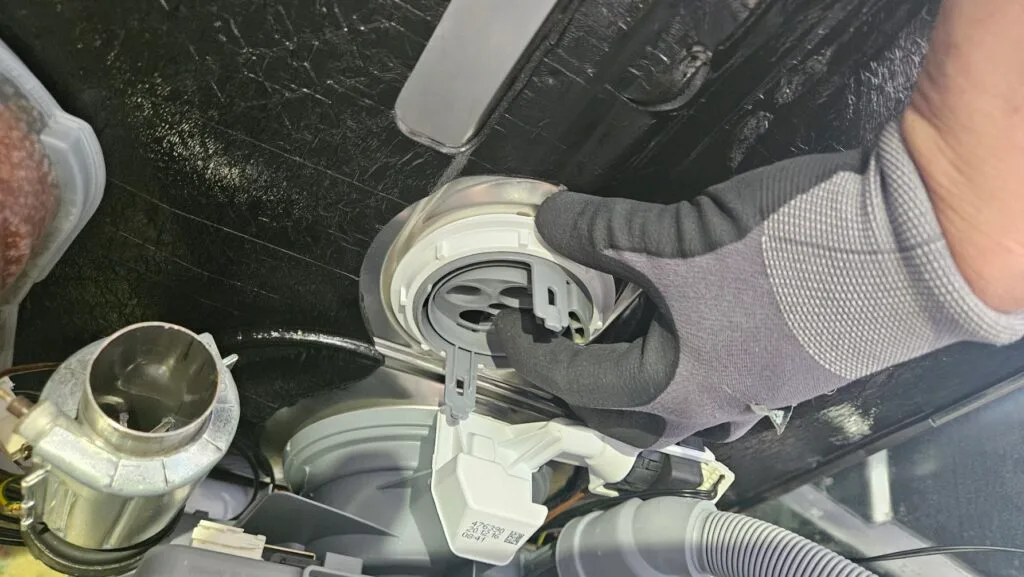

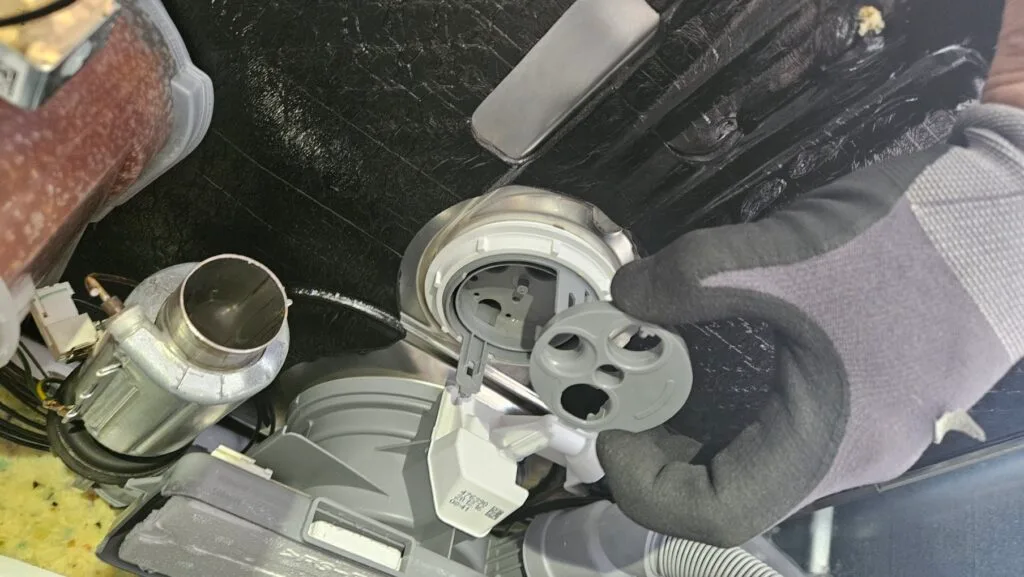

9: Montera adaptern till spolarmstornet som ingår i paketet för växlaren. Vad försiktig, använd gärna någon form av fett på plashaken så den glider lättare och klickar fast.

10: Tryck tillbaka motorn över värmaren (silverröret ovan) och klicka tillbaka spolarmsväxlaren uppåt. Var nogrann med att o-ringen sitter på sin plats samt att båda plasthakarna klickar fast ordentligt (vicka växlaren fram och tillbaka för att säkerställa korrekt montering).

11: Koppla tillbaka kablar för motorn + jorkabeln till motorn samt koppla tillbaka kabeln för spolarmsväxlaren.

12: Tippa upp maskinen, återställ gummiupphängningen under pumpmotorn.

13: Återställ alla skruvar.

14: Testkör: Spolarmsväxlaren ger ifrån sig ett klickande ljud om den fungerar, lyssna, kör ett diskprogram och säkerställ att det inte läker vatten någonstans innan du återställer plåten på baksidan.

Instruktionen av ser följande diskmaskiner:

Art.No.Model
509648GV66160
568241GV64161
573452GV66161
728491GV66262
733462HV6131UK
733462HV6131UK
732367DBI653IB.S.AU
732368DBI653IB.BS.AU
733527DFI443B
734094
734095
734152HV6131
734154HS6130W
734463DBI2332LIB.B
734467DBI2332LIB.W
734770DI7101W
734791DI7101S
734792DSD6601FI
734793DI7601XXLFI
734794DBI8547.BS
734795DSD8337
734796DFI8547XXL
734849GVSP165J
734850GVSP164J
734881GVSP165JUK
734902HVSP20
734903HVSP31
734961DI6101W
734962DI6101B
734963DI6101S
734964DI6301W
734965DI6301S
734966DI6611FI
734983HV6135CUK
735104HSSP30WUK
735105HSSP30W
784261DI6523
732374DSD644B.CN
732443DFS233IB.W
732444DFS233IB.S
732445DFS244IB.W
732448DFS244IB.S
732449DFI8337B
732450DFI4334B
732451DFI4338B
732452DI6601FI
732454DSD443B
732455DSD444B
732456DFI4444B
732457DI7301FI
732459DBI8237W
732460DBI2334IB.W
732461DBI2338IB.W
732462DI6100W
732463DBI8237B
732464DBI2338IB.B
732465DI6100B
732466DBI8237S
732467DBI2334IB.S
732468DBI2338IB.S
732470DBI2444IB.W
732471DI6300W
732472DBI444IB.W
732473DBI2444IB.S
732474DI6300S
732475DBI444IB.S
732476DBI8547W
732478DBI8547S
732484DBI243IB.W.AU
732485DBI243IB.S.AU
732486DBI253IB.W.AU
732487DBI253IB.S.AU
732488DBI253IB.BS.AU
732731DFS244IB.S.CN
732732DBI233IB.S.CN
733292D5456WH
733293D5456SS
733450HS6130WUK
728491GV66262
728445DM8330 FI
728514GV63160SA
728515GI64160SA
728516GS63160WSA
728517GS63160SSA
728547DFI633B
728579DBI133I.W
728581DBI144I.S
728595DFI644B.JP
728596DFI655B.JP
728597DFI675BXXL.JP
728598DBI133I.S
728626DFS143I.S.CN
728627DBI654IB.S.CN
728513GS65260XSA
728628DBI654IB.W.CN
728630DFI655B.CN
728685DBI144I.W
728850GU652X
728629DBI133I.S.CN
729052D6523V
729062DFI643.AU
729063DFI654B.AU
729064DFI654BXXL.AU
729066DBI654IB.S.AU
574412MGV6516
576903GI64160S
579381GI69X
579399GI66160S
584939GV65160
579406GI65160S
586620GU663W
586621GU663X
586935GS65260WAU
586938GV65260AU
588811GV60ORAW
588812GV60ORAB
586937GS65260XAU
728196GV64160UK
728248GV66260UK
728427DFI633B.P
728247GS65260XUK
728434SV-DISK 2R AVH
728435SV-DISK 3R AVH
728436DM8230
728437SV-DISK 3R FI
728438SV-DISK 3R SV
728439SV-DISK 3R RF
728443SV-DISK 2R
728444SV-DISK 3R
729068DBI654IBXXL.S.AU
729109DFI8347
729114DFI6338
729122VA7015QT
729123VA8015QT
729130DSD633
729155D6533T
729156D6733V
729159D6533V
729160DI6533
729173GS66169SOT
729175GI66169SOT
729174GU66169SOT
729176GV66169OT
729200GFS622
729201GFS633
729238DBI855IB.S.CN
729755GVW830XLS
729756GVW830LS
729757GVW820XL
729758GVW820L
729759GVW810XL
729760GVW810L
731042DI6600FI
731093DW40.1XLFIB4K6
731094DW40.1XLSIB4K6
731123DBI1444I.S
731124DBI1444I.W
731127DFI6334B
731128DFI6334BXXL
730116VWH545ZT
731288VA3013QT
731289VA2013QT
731293GVW910L
731294GVW910XL
731517GV64162
731518GDV660
731606DBI233IB.W
731607DFI433B
731608GV64161CN
731632GI66167X
731633GI66160X
731290GV66167
731634GI65160X
731636GV60ORAWBR
731637GI64160X
731928DFI433BXXL
731929DFI444B
731930DFI444BXXL
731931DBI233IB.S
731962DBI244IB.W
731963DBI244IB.S
731965VA7015NT
731967VA8015NT
732093GS64160X
732094VA2013PT
731926DSD433B
732095VA2013RT
732096VA3013RT
732366DBI653IB.W.AU
573452GV66161
568248GV65160
574411RGV65160
568241GV64161
568247GI65160
539007GI67260XXL
539010GS65260W
539011GS66260W
539061GS66260X
560912D5656FSS
560913D5536FI
568203GV66261
509653GS65160W
538869GV64160
538874GI66160
538878GS65160X
538903GV65260
539006GI67260
509648GV66160
509654GS65260XS
478044PROFFXXXXL
509648GV66160
539006GI67260
538907GV66260
538903GV65260
538878GS65160X
538884GU652W
538874GI66160
538872GV65160XXL
538869GV64160
509653GS65160W
568203GV66261
539061GS66260X
543785ESI600
539011GS66260W
539007GI67260XXL
538885GU65160X
568247GI65160
552676D8437IB
568241GV64161
574411RGV65160
568248GV65160
573452GV66161
732366DBI653IB.W.AU
732096VA3013RT
732095VA2013RT
731926DSD433B
732094VA2013PT
731635GV60ORABBR
731290GV66167
731633GI66160X
731294GVW910XL
731293GVW910L
730116VWH545ZT
731128DFI6334BXXL
731127DFI6334B
731124DBI1444I.W
731042DI6600FI
729760GVW810L
729759GVW810XL
729758GVW820L
729757GVW820XL
729756GVW830LS
729755GVW830XLS
729283GFS633XXL
729238DBI855IB.S.CN
729201GFS633
729179IM690
729180IM680
729176GV66169OT
729174GU66169SOT
729175GI66169SOT
729173GS66169SOT
7291612930000
729157D3256V
729158D6523T
729130DSD633
729123VA8015QT
729122VA7015QT
729114DFI6338
729109DFI8347
729068DBI654IBXXL.S.AU
728444SV-DISK 3R
728443SV-DISK 2R
728439SV-DISK 3R RF
728438SV-DISK 3R SV
728437SV-DISK 3R FI
728436DM8230
728435SV-DISK 3R AVH
728434SV-DISK 2R AVH
728427DFI633B.P
728248GV66260UK
728196GV64160UK
588812GV60ORAB
588811GV60ORAW
586938GV65260AU
586621GU663X
586620GU663W
579406GI65160S
584939GV65160
579399GI66160S
579381GI69X
576903GI64160S
574412MGV6516
729066DBI654IB.S.AU
729064DFI654BXXL.AU
729063DFI654B.AU
729062DFI643.AU
729052D6523V
728629DBI133I.S.CN
728850GU652X
728630DFI655B.CN
728628DBI654IB.W.CN
728513GS65260XSA
728627DBI654IB.S.CN
728597DFI675BXXL.JP
728596DFI655B.JP
728595DFI644B.JP
728547DFI633B
728528GV66260BR
728512GV66260SA
728491GV66262
732368DBI653IB.BS.AU
732367DBI653IB.S.AU
733462HV6131UK
733462HV6131UK
732367DBI653IB.S.AU
732368DBI653IB.BS.AU
728491GV66262
728512GV66260SA
728445DM8330 FI
728547DFI633B
728595DFI644B.JP
728596DFI655B.JP
728597DFI675BXXL.JP
728627DBI654IB.S.CN
728630DFI655B.CN
728850GU652X
729007DWCBI252.S
729062DFI643.AU
729063DFI654B.AU
729064DFI654BXXL.AU
729066DBI654IB.S.AU
584939GV65160
586935GS65260WAU
586938GV65260AU
588811GV60ORAW
588812GV60ORAB
586937GS65260XAU
728248GV66260UK
728427DFI633B.P
728434SV-DISK 2R AVH
728247GS65260XUK
728437SV-DISK 3R FI
728443SV-DISK 2R
729068DBI654IBXXL.S.AU
729109DFI8347
729114DFI6338
729122VA7015QT
729123VA8015QT
729130DSD633
729173GS66169SOT
729175GI66169SOT
729174GU66169SOT
729180IM680
729179IM690
729201GFS633
729238DBI855IB.S.CN
729283GFS633XXL
731042DI6600FI
731127DFI6334B
731128DFI6334BXXL
731293GVW910L
731294GVW910XL
731633GI66160X
731290GV66167
731634GI65160X
731637GI64160X
732366DBI653IB.W.AU
573452GV66161
568241GV64161
552676D8437IB
538885GU65160X
539010GS65260W
539061GS66260X
568203GV66261
509653GS65160W
538869GV64160
538872GV65160XXL
538874GI66160
538884GU652W
538878GS65160X
538907GV66260
539006GI67260
509654GS65260XS
478043DWC5916XXLS
481580DM8120
481629DM8120RF
484071D5456XLW
484493D5456XLS
489202D5436W
490815D5436IW
490828D5436IS
492661D5436S
494552D5456FSS
494553D5456FSW
495502D6300AIS
495501D6300AIW
495501D6300AIW
495723D7300FI
495724D7100IW
495725D7100IS
495727D7600XXLFI
496558D8437IS
496559D8437IW
495502D6300AIS
495459D6100IB
495460D6100IS
494553D5456FSW
495457D6100IW
494552D5456FSS
492647D5656S
492661D5436S
494292VA98211TT
490902DW16.3
492575D5436XLSOFFSW
490876D5556RS
490878D5536FI
490896D5536XXLFI
490900D5556FI
490901D5556XXLFI
490828D5436IS
490830D5536IW
490863D5536AIB
490864D5536AIS
490815D5436IW
490789D5426IW
489861GDV664X
489862GDV674X
489202D5436W
489204D5436S
484499D5896XXLS
484500D5896XXLFI
484495D5546FI
484496D5546
484497D5646S
484498D5646XXLS
489206D5556XL
489207D5556XXL
489208D5896XL
489209D5896XXL
489320D5546SOFFI
489333D5556XXLSOFFI
489334D5566XXLSOFFI
489331D5556SOFFI
489838GDV664XL
484493D5456XLS
484492D5436XXLS
484480D5436XLW
484491D5436XLS
484071D5456XLW
481629DM8120RF
481633DM8130FI
481580DM8120
481571SV-DISK-O
481574SV-DISK-O-SV
478043DWC5916XXLS
478069DM8190
481572SV-DISK-O-AVH
513718D5536XL
509648GV66160
508111D5438IWNS
508112D5438IBNS
508114D5438IW
508115D5438IS
499638D5458IS
508097D5548FI
508109D5548IW
508110D5548IS
496569D8557XXLFI
496581D54364IW
496582D55464IW
496584D54364IS
497702D81DSA
498465D5536FI
498466D5556FI
497701D81DA
499139VA68211TT
539006GI67260
538907GV66260
538884GU652W
538903GV65260
538874GI66160
538872GV65160XXL
538869GV64160
523294D55364XXLFI
568203GV66261
543785ESI600
539010GS65260W
538885GU65160X
568241GV64161
573452GV66161
508474D5428IWNS
731294GVW910XL
731293GVW910L
731128DFI6334BXXL
731289VA2013QT
731127DFI6334B
731042DI6600FI
729999D5558XXLFI
729238DBI855IB.S.CN
729179IM690
729180IM680
729176GV66169OT
729175GI66169SOT
729123VA8015QT
729122VA7015QT
729114DFI6338
729109DFI8347
729068DBI654IBXXL.S.AU
728437SV-DISK 3R FI
728427DFI633B.P
588812GV60ORAB
588811GV60ORAW
584939GV65160
729066DBI654IB.S.AU
729064DFI654BXXL.AU
729063DFI654B.AU
729062DFI643.AU
729007DWCBI252.S
729052D6523V
728630DFI655B.CN
728627DBI654IB.S.CN
728597DFI675BXXL.JP
728596DFI655B.JP
728595DFI644B.JP
728547DFI633B
728445DM8330 FI
728491GV66262
728547DFI633B
728595DFI644B.JP
729062DFI643.AU
586938GV65260AU
728427DFI633B.P
728248GV66260UK
729122VA7015QT
729123VA8015QT
729130DSD633
729999D5558XXLFI
568203GV66261
523294D55364XXLFI
538872GV65160XXL
499139VA68211TT
497701D81DA
499138VA68211RT
498466D5556FI
498480D5556XXLFI
497702D81DSA
497703D93DIA
496584D54364IS
496582D55464IW
496585D55364FI
497485VA98211RT
496581D54364IW
496570D8547IS
496569D8557XXLFI
496560D8537FI
508110D5548IS
508109D5548IW
508097D5548FI
499639D5538FI
489840GDV654X
499637D5458IW
508115D5438IS
508114D5438IW
508112D5438IBNS
508113D5438ISNS
513718D5536XL
481572SV-DISK-O-AVH
481573SV-DISK-O-RF
478069DM8190
481574SV-DISK-O-SV
481579SV-DISK-O-FI
481571SV-DISK-O
481580DM8120
481633DM8130FI
481629DM8120RF
484071D5456XLW
481634DM8133FI-XXL
484491D5436XLS
484480D5436XLW
484492D5436XXLS
484493D5456XLS
489838GDV664XL
489331D5556SOFFI
489334D5566XXLSOFFI
489320D5546SOFFI
489319D5536SOFFI
489208D5896XL
489206D5556XL
484498D5646XXLS
484497D5646S
484496D5546
484495D5546FI
484500D5896XXLFI
484499D5896XXLS
489204D5436S
489205D5546XL
489862GDV674X
489861GDV664X
490789D5426IW
490815D5436IW
490864D5536AIS
490863D5536AIB
490830D5536IW
490828D5436IS
490901D5556XXLFI
490900D5556FI
490896D5536XXLFI
490876D5556RS
492575D5436XLSOFFSW
490902DW16.3
494292VA98211TT
492647D5656S
494552D5456FSS
495457D6100IW
495460D6100IS
495459D6100IB
495502D6300AIS
495722D6600FI
496559D8437IW
496558D8437IS
495727D7600XXLFI
496557D8547IW
495725D7100IS
495724D7100IW
495723D7300FI
495501D6300AIW
495724D7100IW
495725D7100IS
496557D8547IW
495727D7600XXLFI
496558D8437IS
496559D8437IW
495722D6600FI
495457D6100IW
492647D5656S
494292VA98211TT
490876D5556RS
490900D5556FI
490901D5556XXLFI
490830D5536IW
490864D5536AIS
489861GDV664X
489862GDV674X
489205D5546XL
489319D5536SOFFI
489334D5566XXLSOFFI
489838GDV664XL
484492D5436XXLS
484480D5436XLW
484491D5436XLS
481634DM8133FI-XXL
481633DM8130FI
481579SV-DISK-O-FI
481573SV-DISK-O-RF
508114D5438IW
508115D5438IS
499141GVW792ONY
499639D5538FI
505114VA68211QT
508097D5548FI
505115VA98211QT
508109D5548IW
496560D8537FI
496569D8557XXLFI
496570D8547IS
496581D54364IW
497485VA98211RT
496585D55364FI
496582D55464IW
496584D54364IS
497703D93DIA
498480D5556XXLFI
499138VA68211RT
499139VA68211TT
499140GVW782ONY
538872GV65160XXL
538903GV65260
538907GV66260
729999D5558XXLFI
729130DSD633
729130DSD633
538907GV66260
499140GVW782ONY
499138VA68211RT
497485VA98211RT
496570D8547IS
505115VA98211QT
505114VA68211QT
499141GVW792ONY
489205D5546XL
496557D8547IW
499141GVW792ONY
505114VA68211QT
505115VA98211QT
499140GVW782ONY
729130DSD633

Reparationskit hittar du här: ASKO F10 REPARATIONSKIT 2 – Asko service
Spolarmsväxlare: SPOLARMSVÄXLARE (230V) 521385 / 811909 – Asko service
Slangkoppling: ASKO PUMPSLANG INKL SPÄNNRINGAR 484503 – Asko service


Känns det för komplicerat är du hjärtligt välkommen att registrera en felanmälan här så kommer vi ut och reparerar maskinen på plats hemma hos dig! Felanmälan ASKO – Asko service

Varukorg
Rulla till toppen
