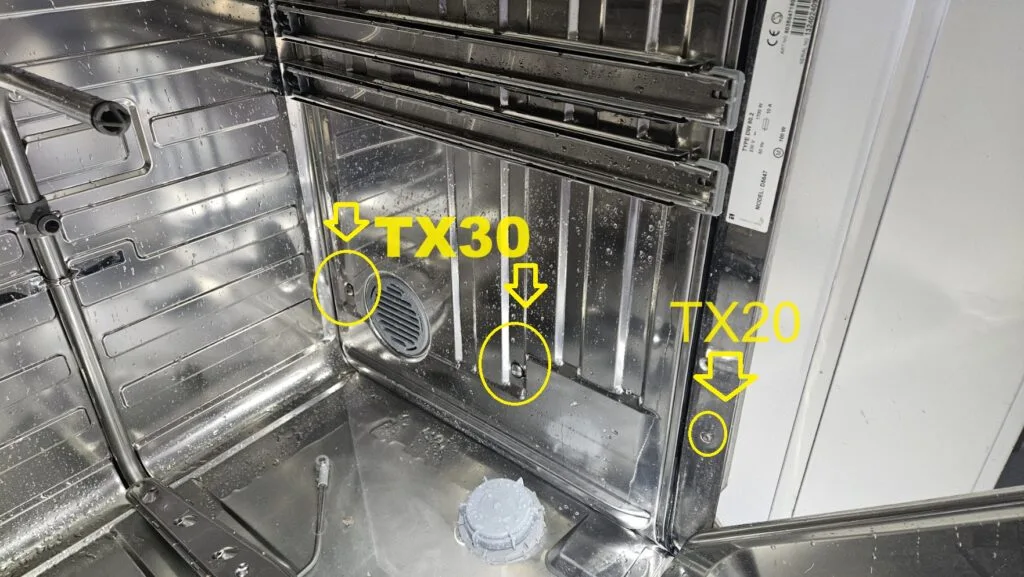

1: Börja med att lossa 4st TORX 30 och 2st TORX 20 på insidan av maskinen, se bild nedan (på resp sida).

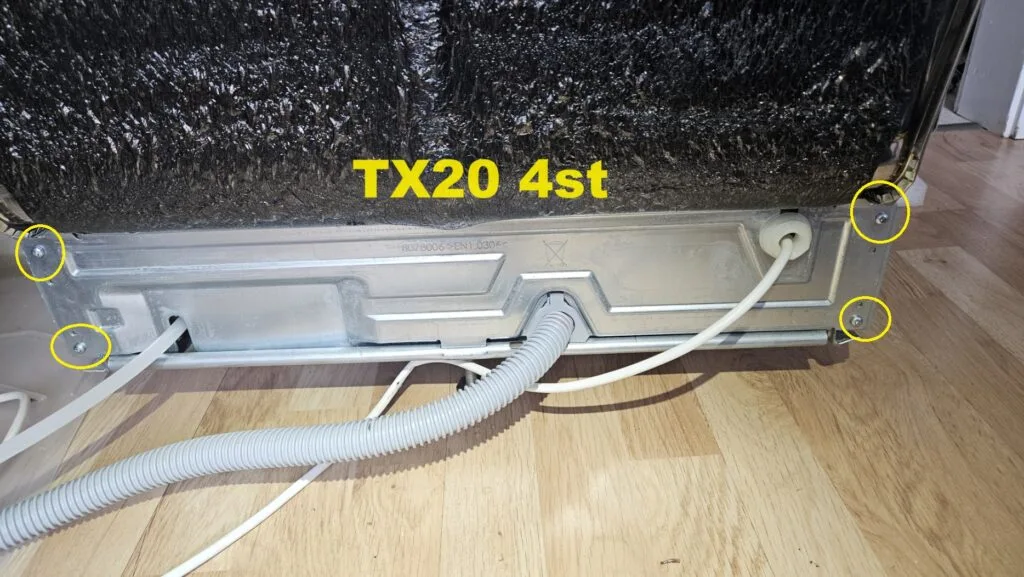

2: Lossa 4st TX20 på baksidan av maskinen enligt bild nedan:

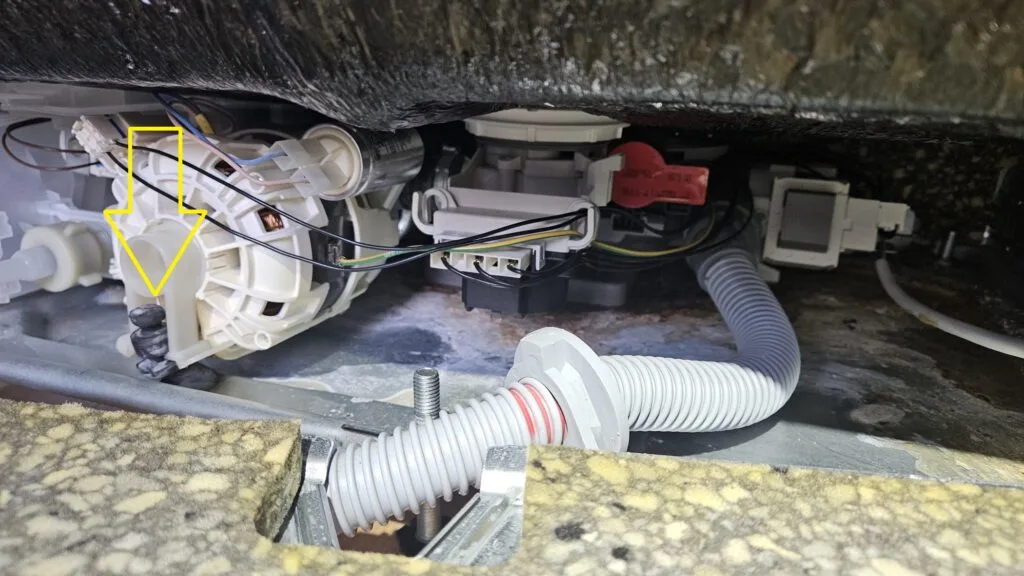

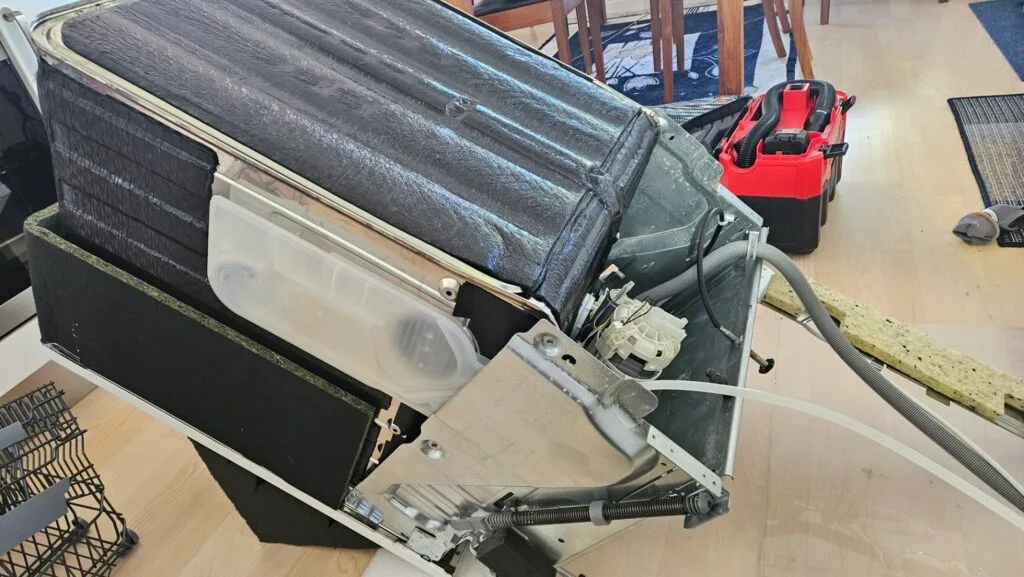

3: Lägg en handduk på golvet och tippa maskinen framåt. Lossa gummifästet till motorn och vik ner bottenplattan.

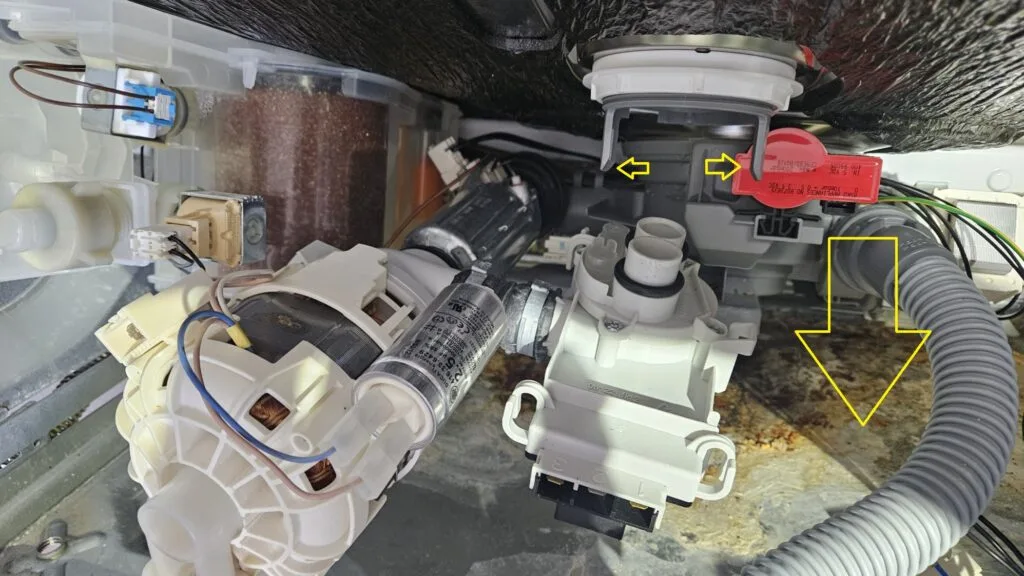

4: Klicka lös spolarmsväxlaren genom att vika plasthakarna åt sidan och sedan dra spolarmsväxlaren nedåt. Dra ut hela paketet rakt ut mot dig för att få lös hela paketet med växlare, slangkoppling och pumpmotor.

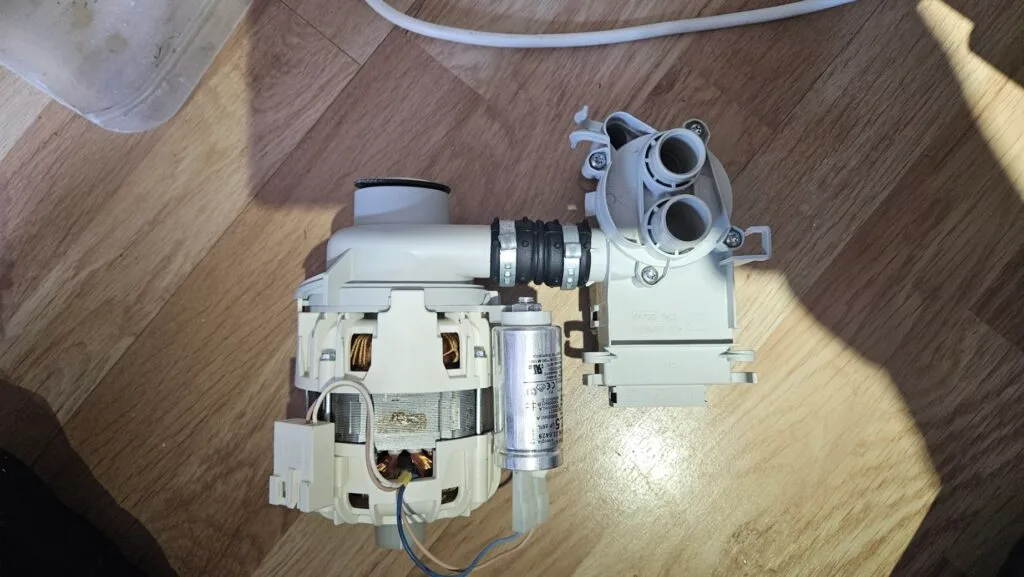

5: Flytta över o-ringar, plaströret till den nya växlaren och kläm på en ny slangkoppling mellan växlaren + motorn. (Permaquick slangklämmor ingår när du köper ny pumpslang)
6. Tryck tillbaka pumpmotorn över värmaren och klicka tillbaka spolarmsväxlaren uppåt.
7. Vik upp bottenplattan, återställ gummihållaren till pumpmotorn, vicka upp maskinen så den står upprätt, återställ alla skruvar på insidan.
8. Provkör maskinen och säkerställ att det inte finns några vattenläckor innan du återställer bakplåten.
9: Återställ bakplåten och skruva tillbaka skruvarna om allt ser OK ut.
Reparationskit för denna beskrivning hittar du här ASKO F10 REPARATIONSKIT 1 – Asko service
Enbart spolarmsväxlaren hittar du här: VÄXELVENTIL / SPOLARMSVÄXLARE 700365 – Asko service
Slangkoppling finns här: SLANGKOPPLING MED SLANGKLÄMMOR – Asko service
Denna instruktion avser följande diskmaskiner:
| Art.No. | Model |
| 170939 | D5647 SOF EU -White |
| 181358 | D5152 XL SE -Vit Avh. |
| 200012 | D5424 SOF EU -White #8035424180 |
| 200014 | D5434 SOF EU -Stainless #8035434181 |
| 200017 | D5454 XXL SOF EU -White #80354541120 |
| 200020 | D5554 SOF EU -White |
| 200021 | D5554 SOF EU -Stainless |
| 200022 | D5554 XXL SOF FI EU -Titanium |
| 337610 | D5257 XXL FI NO -Titanium FI |
| 337739 | D5255 NO -SS Bi |
| 337783 | D5143 XXL DK -White Bi Soft |
| 337878 | D5893 XXL AU -Titanium FI |
| 338135 | D5233 XXL FI AU -Titanium FI |
| 338302 | DM550 SE -White Bi |
| 338303 | DM560 SE -White Bi |
| 338323 | DM750 FI SE -Titanium FI |
| 338843 | D5153 AU -SS Bi |
| 338847 | D5152 XL FS CE -White FS Soft |
| 338853 | MDW 17FTI UK -SS FS Soft |
| 338881 | D5893 XL FI CE -Titan FI Soft |
| 338894 | DM750 FI SE -Titan FI Soft |
| 338905 | DM740 FI SE -Titanium FI |
| 339704 | D5233 XL JP -Titanium FI |
| 340695 | D5435 EU -White |
| 341723 | GVW993RVS-P01 XXL NL -Titan FI Soft |
| 360121 | D85D SF -White |
| 365227 | GDV652X |
| 379393 | VA9711NTUUA01 NL -VA9711NTUUA01 |
| 379410 | VA9711TTUUA01 NL -VA9711TTUUA01 |
| 386130 | D5654 XXL SOF EU -Stainless #803565461121 |
| 401579 | KEN PROFF 90 XXL NO -Titanium |
| 401605 | D5434 SOF FS CE -White |
| 401705 | Sverigedisken -12 Avh SE -White |
| 401708 | Sverigedisken -12 Avh SE -Svart |
| 401739 | DM830 FI Avh SE -Titanium |
| 415684 | D5545 SOF XXL FI DK -Titanium |
| 454627 | DM830-1 |
| 456977 | VA6811RT |
| 465188 | D82DSA |
| 456468 | D5647ASOFW |
| 700088 | D5894XXL |
| 700102 | D5654-1 SOF W |
| 700145 | D5554 |
| 700193 | D5554 FI T |
| 700194 | D5894 FI |
| 900001423 | Sverigedisken -09-2 SE -SS Bi |
| 170938 | D5547 XXL SOF FI EU -Titanium |
| 170948 | D5647 SOF EU -Stainless |
| 200016 | D5894 XXL SOF EU -Titanium #80358941156 |
| 337785 | D5152 XXL SE -vit |
| 337789 | D5152 XXL SE -Svart |
| 337852 | D5155 XL NO -White Bi |
| 337981 | D5253 XXL FI CE -Titan FI Soft |
| 338848 | D5152 XL SI CE -Titanium SI Soft |
| 339297 | D5893 FI IL -Titan FI Soft |
| 339710 | D5424 EU -vit |
| 340697 | D5435 EU -Stainless |
| 341710 | VW6055ST XL NL -VW6055STUU-A01 |
| 341711 | GVW698RVS-P01 XL NL -Titan FI Soft |
| 367872 | |
| 386111 | |
| 386136 | |
| 401602 | EC Trident QD17 DK -White |
| 401627 | D5554 SOF FI CE -Titanium |
| 401742 | DM833 FI Avh SE -Titanium |
| 410238 | D5565 SOF DK -Stainless |
| 417630 | FDW9017 IT -Titanium |
| 442569 | DW165454.OEM |
| 442582 | DW165654.2XL |
| 454731 | DM820-1RF |
| 456472 | D5547AXXLSOFFI |
| 456965 | D5554ASOFFI |
| 456996 | GVW796ONY |
| 700002 | D5547 XXLSOFFI |
| 700023 | D5914 |
| 456966 | D5554AXXLSOFFI |
| 702649 | VA9711RTUU/A01 |
| 702759 | VA9711TTUU/A02 |
| 900001382 | VA9611RT XXL NL -VA9611RTUU-A01 |
| 900001415 | VA6611TTUU-A02 NL -VA6611TTUU-A02 |
| 200015 | D5654 XXL SOF EU -Stainless #80356541121 |
| 316948 | GDV651X |
| 338057 | D5893 XXL FI CE -Titan FI Soft |
| 338306 | DM570 SE -White Bi |
| 338335 | D90D XL SF -White Bi |
| 338835 | D5152 XXL SE -Vit Avh. |
| 338842 | D5253 XL FI SE -Fullint. Avh. |
| 339296 | D5893 IL -SS Bi Soft |
| 339724 | D5434 EU -Black |
| 339728 | D5654 XXL EU -vit |
| 340268 | D5644 EU -White |
| 340335 | D5894 XXL AU -Stainless |
| 340678 | Kitchen Aid KDFX 7017 IT -Titan FI Soft |
| 369474 | D5434FSS |
| 379392 | VA6711TTUUA01 NL -VA6711TTUUA01 |
| 379396 | VA9711PTUUA01 NL -VA9711PTUUA01 |
| 386135 | D5654 XXL EU -Stainless #80356546121 |
| 386138 | D5894 XXL SOF EU -Titanium #803589461156 |
| 397430 | D5548 SOF EU -White |
| 397431 | |
| 401590 | D243 UK -White |
| 401603 | EC Trident QD17 DK -Stainless |
| 401607 | D90D XL SF -SS Bi |
| 401692 | D5654 SOF FS EU -White |
| 401698 | D5894 SOF FI EU -Titanium |
| 401803 | GVW795ONYP01 NL -GVW795ONYP01 |
| 456972 | VA9811TT |
| 700017 | D5554 SOF FI |
| 700086 | D5554 XXLSOFFI |
| 700154 | DM 830 FI Avh |
| 700160 | GVW785ONY/P01 |
| 700169 | D5565 |
| 900001383 | VA9611ST XXL NL -VA9611STUU-A01 |
| 900001403 | VA6611STUU-A02 NL -VA6611STUU-A02 |
| 900001405 | VA9611RTUU-A02 NL -VA9611RTUU-A02 |
| 200011 | D5893 XXL FI DK -Titan FI Soft |
| 337664 | D5255FI NO -Titanium FI |
| 337784 | D5143 XXL DK -SS Bi Soft |
| 337787 | D5152 XXL SE -Rostfri |
| 338301 | DM540 SE -White Bi |
| 338479 | D5257 NO -Vit Avh. |
| 338487 | D5257 FI NO -Titan FI Soft |
| 338932 | Sverigedisken -10 SE -White Bi |
| 338937 | DM540 SE -White Bi Soft |
| 339064 | D5157 XL SE -Vit Avh. |
| 339203 | D5152 CN -Titanium SI |
| 339729 | D5654 XXL EU -Stainless #8035654121 |
| 339835 | D5544 FI EU -Titanium |
| 340272 | D5644 EU -Stainless |
| 340297 | D5644 SOF EU -White |
| 340317 | D5654 EU -White |
| 340521 | D5893 XXL NO -White Bi |
| 341849 | GVW698ONY-P01 XL NL -Black FI Soft |
| 341888 | GVW998ONY-P01 XXL NL -Black FI Soft |
| 365251 | GDV652XL |
| 367871 | |
| 369491 | D5894 XXL SOF FI RU -Titanium |
| 386127 | |
| 401556 | D5424 FS IL -White |
| 401693 | D5654 SOF FS EU -Stainless |
| 401709 | DM820 Avh SE -White |
| 401710 | DM820 Avh SE -Stainless |
| 401827 | VA6711QTUUA01 NL -VA6711QTUUA01 |
| 416830 | D82D |
| 454628 | DM840-1 |
| 457751 | D55543SOFFI |
| 457752 | D55544XXLSOFFI |
| 473103 | D5544SOFW |
| 700099 | D5654 XXLSOF S |
| 700152 | DM820 Avh |
| 900001380 | VA6611RT XL NL -VA6611RTUU-A01 |
| 900001381 | VA6611ST XL NL -VA6611STUU-A01 |
| 900001391 | D5253 XL FI DK -Titan FI Soft |
| 900001406 | VA9611STUU-A02 NL -VA9611STUU-A02 |
| 900001416 | VA9611TTUU-A02 NL -VA9611TTUU-A02 |
| 900004556 | FDW9016 IT -Titanium |
| 170611 | D5157 XXL NO -SS Bi Soft |
| 170934 | D5537 SOF FI EU -Titanium |
| 200018 | D5544 SOF FI EU -Titanium |
| 200019 | D5554 SOF FI EU -Titanium |
| 320338 | GDV651XL |
| 337790 | D5253 XXL SE -vit |
| 338304 | DM560 SE -White Bi Soft |
| 338893 | DM550 SE -White Bi Soft |
| 338903 | DM735 SE -SS Bi Soft |
| 338906 | Sverigedisken -10 SE -Black Bi Soft |
| 339063 | D5155 XL NO -Black Bi |
| 339180 | EDFUD EU 182 -Titan FI Soft |
| 339201 | D5893 CN -SS Bi |
| 339358 | D5893 XXL IL -SS Bi Soft |
| 339780 | D5437 SOF EU -White |
| 340682 | Kitchen Aid KDFX 7017 IT -Titan FI Soft UK cable |
| 340734 | D5454 AU -Stainless |
| 341708 | VW6055RT XL NL -VW6055RTUU-A01 |
| 341709 | VW6011RT XL NL -VW6011RTUU-A01 |
| 341712 | GVW693RVS-P01 XL NL -Titan FI Soft |
| 354390 | |
| 360120 | D85DS |
| 379388 | VA6711PTUUA01 NL -VA6711PTUUA01 |
| 401563 | D5554 IL -Stainless |
| 401853 | VA9711QTUUA01 NL -VA9711QTUUA01 |
| 416831 | D82DS |
| 456469 | D5647ASOFS |
| 456968 | D5654-1ASOFS |
| 456970 | D5454AXXLSOFW |
| 456974 | VA6811TT |
| 456976 | VA9811RT |
| 700003 | D5647 |
| 700012 | D5647 SOF S |
| 700020 | D5554 XXLSOFFI |
| 700100 | D5654 XXL W |
| 700139 | PROFF 90 XXL |
| 700156 | DM 840 |
| 702646 | VA6711TTUU/A02 |
| 900001394 | D5253 XL DK -SS Bi Soft |
| 180846 | D5152 XL SE -vit |
| 200025 | D5654 SOF EU -Stainless |
| 200029 | D5914 XXL SOF EU -Stainless |
| 337718 | D5152 NO -White Bi |
| 337903 | D5132 AU -SS Bi XXL |
| 338110 | D5233 XXL AU -SS Bi |
| 338254 | Sverigedisken -09-2 SE -White Bi Soft |
| 338336 | D90i XL FI SF -Titanium FI |
| 338480 | D5257 NO -SS Bi Soft |
| 338871 | DM560 SE -SS Bi Soft |
| 338962 | D5893 XXL FI NO -Titanium FI #10158931156 |
| 339206 | D5152 XL JP -White SI |
| 339723 | D5434 EU -White #803543480 |
| 340312 | D5644 SOF EU -Stainless |
| 341713 | GVW699RVS-P01 XL NL -Titan FI Soft |
| 354393 | D5545 DK -White |
| 365225 | GDV642X |
| 365226 | GDV642XL |
| 379387 | VA6711NTUUA01 NL -VA6711NTUUA01 |
| 379390 | VA6711RTUUA01 NL -VA6711RTUUA01 |
| 379391 | VA6711STUUA01 NL -VA6711STUUA01 |
| 386137 | |
| 401557 | D5554 FI IL -Titanium |
| 401785 | GVW780ONYP01 NL -GVW780ONYP01 |
| 454626 | DM833-1 |
| 456995 | GVW786ONY |
| 700172 | D5545 XXL |
| 900001392 | D5253 XXL DK -SS Bi Soft |
| 900001396 | GDV651X SI -Titan FI Soft |
| 900001402 | VA6611RTUU-A02 NL -VA6611RTUU-A02 |
| 170933 | D5437 SOF EU -Stainless |
| 200023 | D5654 SOF EU -White |
| 337159 | D5893 XXL AU -SS Bi |
| 337738 | D5157 XXL NO -Vit Avh. |
| 337791 | D5253 XXL SE -SS Bi |
| 337873 | D5155 XL NO -SS Bi |
| 338305 | DM560 SE -SS Bi |
| 338312 | DM570 SE -White Bi Soft |
| 338629 | D5157 XL SE -vit |
| 338921 | Sverigedisken -10 SE -SS Bi |
| 338931 | Sverigedisken -10 SE -White Bi Soft |
| 339799 | D5454 XXL EU -White #8035454120 |
| 340474 | D5157 XL SE -Rostfri Avh. |
| 341730 | GVW998RVS-P01 XXL NL -Titan FI Soft |
| 341748 | GVW999RVS-P01 XXL NL -Titan FI Soft |
| 354386 | D5425 DK -White |
| 369479 | D5554 XXL SOF FI RU -Titanium |
| 369480 | D5894FI |
| 379398 | VA9711RTUUA01 NL -VA9711RTUUA01 |
| 379399 | VA9711STUUA01 NL -VA9711STUUA01 |
| 386134 | |
| 401540 | SB8654 -White |
| 401573 | D5654 CN -Stainless |
| 401706 | Sverigedisken -12 Avh SE -Stainless |
| 401756 | DM840 HT Avh SE -Stainless |
| 402893 | DM820 SE -White |
| 402913 | DM820 SE -Stainless |
| 417626 | FDW8216 IT -Titanium |
| 454733 | DM820-1 |
| 455192 | D7500XXL FI |
| 455194 | D7000W |
| 700032 | D5894 |
| 700033 | D5894 |
| 700078 | GDV 652XL |
| 700085 | D5554XL |
| 700155 | DM 833 |
| 700191 | FDW 9016 |
| 702644 | VA6711RTUU/A01 |
| 702645 | VA6711STUU/A02 |
| 900001413 | VA6611TTUU-A01 XL NL -VA6611TTUU-A01 |
| 900001414 | VA9611TTUU-A01 XXL NL -VA9611TTUU-A01 |
| 900001419 | Sverigedisken -09-2 SE -White Bi |
| 900001424 | Sverigedisken -09-2 SE -SS Bi Soft |
| 900001426 | D5153 XL DK -White Bi Soft |
| 900004549 | D5554 FI JP -Titanium |
| 900004555 | FDW8215 IT -Titanium |
| 181413 | D5253 XXL SE -Svart |
| 200009 | D5253 XXL FI DK -Titan FI Soft |
| 200013 | D5434 SOF EU -White #8035434180 |
| 337164 | D5893 XXL FI NO -Titanium FI #1015893156 |
| 337719 | D5155 XXL NO -White Bi Soft |
| 337753 | D5155 DK -White Bi Soft |
| 337760 | D5255FI DK -Titan FI Soft |
| 337792 | D5253 XXL FI SE -Titan FI Soft |
| 338319 | DM570 SE -SS Bi |
| 338861 | MDW 17ITN UK -Titan FI Soft |
| 338904 | DM740 FI SE -Titan FI Soft |
| 338907 | Sverigedisken -10 SE -SS Bi Soft |
| 339721 | D5425 EU -White |
| 339725 | D5434 EU -Stainless #803543481 |
| 340319 | D5914 XXL EU -Stainless |
| 340333 | D5894 XXL FI AU -Titanium |
| 340683 | D5654 EU -Stainless |
| 354394 | |
| 367845 | D5434 SOF EU -Black #8035434182 |
| 369474 | D5434FSS |
| 369478 | D5554FI |
| 401801 | GVW785ONYP01 NL -GVW785ONYP01 |
| 402934 | DM820 Avh SE -Svart |
| 417594 | D5894 XXL SOF EU -Titanium #8031589461156 |
| 455195 | D7000S |
| 457753 | D5564XXLSOFFI |
| 700040 | D5454 S |
| 700087 | D5894XL |
| 700106 | D5548 |
| 700135 | D5554 FI |
| 700153 | DM 820 |
| 700190 | FDW 8215 |
| 702650 | VA9711STUU/A02 |
| 900001393 | D5253 XL DK -White Bi Soft |
| 900001398 | GDV651XL SI -Titan FI Soft |
| 465190 | D82DA |
| 700088 | D5894XXL |
| 457753 | D5564XXLSOFFI |
| 456995 | GVW786ONY |
| 456996 | GVW796ONY |
| 457751 | D55543SOFFI |
| 456976 | VA9811RT |
| 454626 | DM833-1 |
| 442564 | D5894XXLSOFFI |
| 454627 | DM830-1 |
| 700139 | PROFF 90 XXL |
| 700145 | D5554 |
| 700193 | D5554 FI T |
| 700012 | D5647 SOF S |
| 700026 | D5914 XXL S |
| 700078 | GDV 652XL |
| 456977 | VA6811RT |
| 457752 | D55544XXLSOFFI |
| 700190 | FDW 8215 |
| 455194 | D7000W |
| 455195 | D7000S |
| 456468 | D5647ASOFW |
| 700138 | D5654 S |
| 700142 | Trident QD17 |
| 700143 | Trident QD17 |
| 700179 | D5654 HWC |
| 700086 | D5554 XXLSOFFI |
| 700089 | D5554 HWC |
| 700146 | D5654 |
| 700023 | D5914 |
| 700074 | D5654 SOFHWCW |
| 456974 | VA6811TT |
| 442565 | D5894SOFFI |
| 456469 | D5647ASOFS |
| 456966 | D5554AXXLSOFFI |
| 700099 | D5654 XXLSOF S |
| 700135 | D5554 FI |
| 700077 | GDV652X |
| 700085 | D5554XL |
| 456965 | D5554ASOFFI |
| 456472 | D5547AXXLSOFFI |
| 454628 | DM840-1 |
| 700191 | FDW 9016 |
| 456972 | VA9811TT |
| 473103 | D5544SOFW |
| 700020 | D5554 XXLSOFFI |
| 700087 | D5894XL |
| 455192 | D7500XXL FI |
| 700142 | Trident QD17 |
| 700193 | D5554 FI T |
| 700086 | D5554 XXLSOFFI |
| 700139 | PROFF 90 XXL |
| 456976 | VA9811RT |
| 700077 | GDV652X |
| 700145 | D5554 |
| 700023 | D5914 |
| 700074 | D5654 SOFHWCW |
| 700138 | D5654 S |
| 457751 | D55543SOFFI |
| 457752 | D55544XXLSOFFI |
| 700085 | D5554XL |
| 456977 | VA6811RT |
| 456972 | VA9811TT |
| 456974 | VA6811TT |
| 700099 | D5654 XXLSOF S |
| 700023 | D5914 |
| 700193 | D5554 FI T |
| 456977 | VA6811RT |
| 700138 | D5654 S |
